Nivellement Indirect – Cours – Topographie TD TP EXAMENS

Nivellement Indirect

Le nivellement_indirect trigonométrique permet de déterminer la dénivelée ∆H entre la station T d’un théodolite et un point visé. Ceci est fait par la mesure de la distance inclinée suivant la ligne de visée et de l’angle zénithal.

Nivellement indirect géodésique permet la détermination de la dénivelée entre le point de station T et un point P visé à partir de la connaissance des coordonnées planimétriques de T et P et de la mesure de l’angle vertical.

Les avantages du nivellement indirect par rapport au nivellement direct sont les suivants :

● On peut faire du nivellement indirect en terrain à forte pente sans multiplier le nombre des stations contrairement au nivellement direct ;

● La mesure de la dénivelée est faite en station sur le point connu, ce qui peut faire gagner du temps lors d’un cheminement ou lors d’un lever de détails par rayonnement puisqu’on obtient directement l’altitude des points visés outre leurs coordonnées en planimétrie ;

● Si l’on utilise un théodolite électronique, on peut faire des visées très longues, de plusieurs kilomètres, ce qui n’est pas possible en nivellement direct, une lecture sur mire à 100 m étant déjà difficile.

Les inconvénients du nivellement indirect par rapport au nivellement direct sont les suivants :

● Sur un chantier, pour obtenir une simple dénivelée en vue d’une vérification ou d’une implantation, le niveau reste plus simple et plus rapide à mettre en station et surtout plus facile à maîtriser par des non spécialistes ;

● Les longues portées obligent à prendre en compte les erreurs dues à la sphéricité terrestre, à la réfraction atmosphérique, et les corrections de réduction à l’ellipsoïde. Mais l’informatique remédie à cet inconvénient en fournissant directement les données corrigées de ces erreurs. Seul le nivellement direct de précision permet d’obtenir des précisions millimétriques sur les dénivelées. La précision des instruments de mesure électronique des longueurs des stations modernes (IMEL) permet d’approcher la précision du centimètre sur la dénivelée sur des portées de l’ordre du kilomètre.

Plan du cours Nivellement_Indirect

1- PRINCIPE DU NIVELLEMENT_INDIRECT TRIGONOMÉTRIQUE

2- NIVELLEMENT INDIRECT GÉODÉSIQUE

3- COMPARAISON AVEC LE NIVELLEMENT DIRECT

4- NIVELLEMENT INDIRECT SUR COURTE PORTÉE

4.1 Nivellement indirect avec un théodolite optico-mécanique

4.2 Nivellement indirect avec un théodolite muni d’un IMEL

5- NIVELLEMENT_INDIRECT SUR DES PORTÉES MOYENNES

5.1 Sphéricité terrestre

5.2 Réfraction atmosphérique

5.3 Correction de niveau apparent

6- NIVELLEMENT_INDIRECT SUR DE LONGUES PORTÉES

7- CHEMINEMENTS EN NIVELLEMENT_INDIRECT

8- EXEMPLES DE NIVELLEMENT_INDIRECT

8.1 Exemple de nivellement indirect trigonométrique

8.2 Exemple de nivellement indirect géodésique

9 TOLÉRANCES RÉGLEMENTAIRES EN NIVELLEMENT_INDIRECT

9.1 Dénivelée calculée à partir de la distance horizontale

9.2 Dénivelée calculée à partir d’une mesure de distance inclinée

9.3 Tableaux récapitulatifs

CHAPITRE6

Télécharger

Posts les plus consultés de ce blog

Tableau périodique des éléments-Tableau de Mendeleïev PDF TP TD EXAMENS

Le tableau périodique ou tableau de Mendeleïev classe les éléments chimiques en fonction de leur masse et numéro atomique, configuration électronique et propriétés chimiques. Le tableau périodique est la référence ultime des éléments présents sur Terre, dans les étoiles ou les accélérateurs. I- Notion d’élément chimique I-1. Lavoisier : La matière est constituée d’un nombre limité de constituants de base: les éléments chimique (H, C, N ….). Conservation de la quantité de ces éléments de ces éléments au cours d’une réaction chimique quelconque. I-2. Dalton : La matière est constituée d’atomes. Les éléments chimiques diffèrent par la structure des atomes associés à ces éléments. en fait c’est le nombre de protons Z, numéro atomique, qui définit la nature de l’élément. Différents atomes associés à un même élément sont des isotopes. I-3. Mendeleïev Mendeleïev réalise une classification pour un numéro atomique croissant en faisant apparaitre sur une même ligne des éléme...
Lire la suite

HACHEURS : Cours et Exercices corrigés TD TP EXAMENS

HACHEURS : Cours et Exercices corrigés Les hacheurs sont les convertisseurs statiques qui permettent le transfert de l’énergie électrique d’une source continue vers une autre source continue. (Ils sont l’équivalents des transformateurs en alternatif). Lorsque l’entrée et la sortie sont de natures dynamiques différentes, on peut les relier directement (on parle alors de hacheur à liaison directe). Lorsqu’elles sont de même nature dynamique, il faut faire appel à un élément de stockage momentané (on parle dans ce cas de hacheur à accumulation). Enfin dans le cas où l’isolation galvanique de la sortie avec l’entrée est une nécessité, on réalise des hacheurs dits « isolés ». Suivant le degré de réversibilité que l’on désire, la structure du montage diffère. Enfin, suivant la puissance nominale du système, la technologie des composants ne sera pas la même. I- Familles de hacheurs On distingue deux familles de convertisseurs continu / continu. – Les hacheurs à liaison c...
Lire la suite

Masse volumique – Calcul en ligne Masse_volumique En ligne TD TP EXAMENS

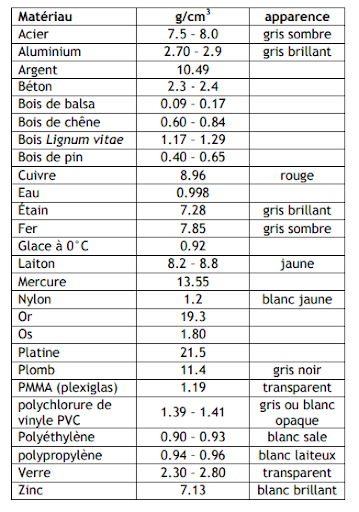

Masse volumique : Définition, calcul en ligne, formule, propriétés et exercices corrigés Sommaire Calculateur de la Masse volumique Définitions La masse_volumique Volume : Masse : Propriétés de la masse volumique Comment calculer la masse volumique ? Masse volumique des matériaux Exercices corrigés sur la masse volumique Exercice 1 : Exercice 2 : Calculateur de la Masse volumique Url Choisir l'inconnue * Masse volumique  Masse Volume Définitions La masse_volumique La masse_volumique ρ d’un matériau est égale à la masse m (en kg) de 1 m3 de ce matériau Volume : Le volume d’un corps mesure l’espace occupé par ce corps Le volume est une grandeur physique. Symbole : V Unité S.I. : le mètre-cube (m3) Pour les liquides on utilise souvent le litre (l) comme unité. Masse : La masse d’un corps est une mesure de la quantité de matière que ce corps renferm...
